RBT-GXB型带电显示闭锁装置(敞开式&GIS组合电器)
咨询热线: 025-52078216

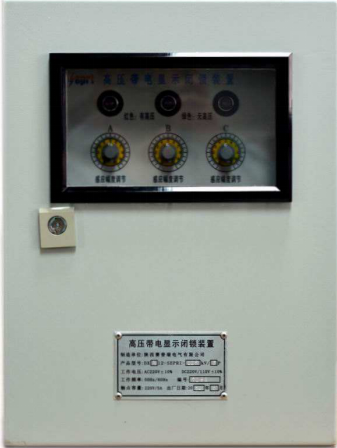

   RBT-GXB型带电显示闭锁装置(敞开式&GIS组合电器)
RBT-GXB型高压带电显示闭锁装置主要应用在35-1000kV变电站、发电厂对各站之间的联络线线路侧接地闸刀进行强制闭锁,在复杂的电力线路中作带电体监视,在配网自动化中为电力监控提供设备运行的监视信号。
设计思路:在整体电路框图确定的前提下,进行各个分电路的设计是确保产品可靠的关键。我们在整个电路的设计中采用了完整的设备自诊断功能,采用了可编程控制器技术,对各个分部电路进行在线扫描,再对这一扫描信号进行回收采集,对各个工作电路进行全方位诊断。
 RBT-GXB型高压带电显示装置就是在产品完全故障时也可以保证对控制的设备进行完全闭锁,从而确保了防误闭锁的可靠稳定。
质量保证:元器件选用上,为了确保产品的可靠性,我们全部采用了工业级标准,目前市场上现有的产品有交流、直流型之分,这样设备在安装过程中给用户带来了极大的不方便。为此,我们采用了现在进的交直流电源模块,电源电压可以从100V至240V交直流通用,这样在电力行业中就可以全方位使用。在闭锁电路的保护回路中,同类产品全是采用传统的保险丝进行保护,我们选用了现在国际流行的自复位保险丝,当负载超过额定工作电流时,负载就会自动断开,故障排除后设备就会自动恢复,产品从可靠性上提高了一个新的挡次。

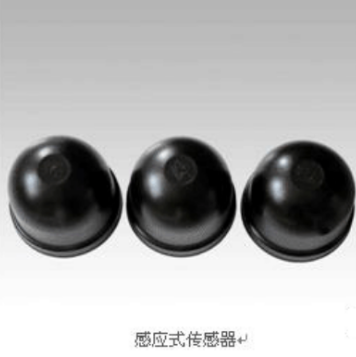

感应原理:该装置利用高压电场与传感器之间的电场耦合原理,在安全距离外进行感应式(非接触式)测量。产品功能齐全,安全可靠,具有闪光显示、自检及启动强制闭锁回路功能,具有明显的方向性,较高的灵敏度和可靠性。

与其它设备配合:高压带电显示闭锁装置能在带电设备安全距离外检测网络(设备)是否带电,与电磁锁、机械程序锁、微机闭锁等防误装置配合实施强制闭锁,是户外(户内)电气网络或设备上防止电气误操作的较理想的安全装置。(应用于GIS组合电器设备时,建议与GIS厂家内置传感器配套使用)
